| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| bao bì tiêu chuẩn: | Hộp hộp |
| Thời gian giao hàng: | 90 ngày |
| phương thức thanh toán: | L/C, T/T, D/P, D/A |
| khả năng cung cấp: | 1 bộ / bộ mỗi 15 ~ 35 ngày |

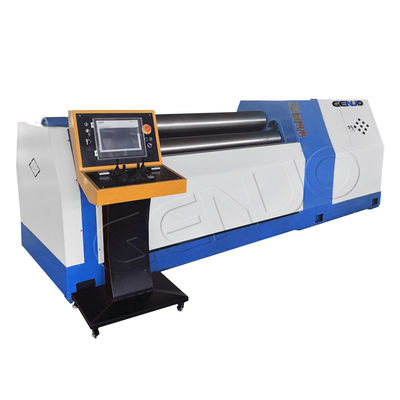

GENUO thủy lực CNC HC4R Series 4 máy cuộn tấm có chức năng trước khi uốn cong của cuối tấm và chức năng cuộn CNC. Nó có thể cho ăn tấm kim loại tại một thời điểm,và có thể hoàn thành việc cong trước và hình thành cuộn của mảnh làm việc mà không cần xoay đầu.
Vòng làm việc phía trên của máy là cuộn động cơ chính, và cuộn dưới cùng với cả hai bên của cuộn được vận hành bằng thủy lực.Sự dịch chuyển thang máy được điều khiển bởi máy tính và tự động được cân bằngMàn hình hiển thị hiển thị độ chính xác đồng bộ ± 0,1mm.cán cân của cuộn trên được trang bị cơ chế cân bằng, có thể dễ dàng lấy ra mảnh làm việc cuộn. Nó có một bảng điều khiển di động độc lập có thể được di chuyển bất cứ lúc nào; Máy được trang bị một thiết bị khóa an toàn và an toàn.
Do chức năng đầy đủ, chính xác cao và dễ sử dụng, thiết bị này là thiết bị cuộn CNC hiện đại lý tưởng.Nó là mô hình lý tưởng cho cán tròn và hình cung các mảnh làm việc trong năng lượng, vận chuyển, dầu mỏ, hóa chất, nồi hơi, đóng tàu, thủy điện và các ngành công nghiệp cấu trúc kim loại.
| Thiết bị tiêu chuẩn | Thiết bị tùy chọn |
|---|---|
| ▲ SIEMENS PLC điều khiển, màn hình cảm ứng | △ Hệ thống điều khiển CNC SIEMENS |
| ▲ 42CrMo ốp rúc rèn rắn | △ Trung tâm và bên hỗ trợ |
| ▲ Các thành phần điện Schneider & Omron | △ Hệ thống tải và thả tự động |
| ▲ YUKEN van thủy lực, vòng niêm phong NO.K | △ Bàn cho ăn và xếp hình vuông động cơ |
| ▲ NSK hai hàng vòng bi hình cầu | △ Cuộn động cơ bên |
| ▲ Mã hóa quay chính xác Tamagawa | △ Phụ kiện lăn nóng |
| ▲ Động cơ chính Siemens,bơm mặt trời | △ Hệ thống hàn tích hợp |
| ▲ động cơ thủy lực iNi, máy giảm hành tinh Peika | △ Hệ thống bôi trơn tự động |
| ▲ Bộ điều khiển di động gắn trên bánh xe | △ Máy phun tự động |
| ▲ Lôi trơn thủ công tập trung | △ Màu sắc tùy chỉnh |
|
Vòng làm việc
Vòng là các thành phần quan trọng nhất của máy cán, chất lượng và hiệu suất của nó có tác động trực tiếp đến dịch vụ Các cuộn làm việc được làm bằng thép chất lượng cao 42CrMo chất lượng cao, sau khi rèn, thô, làm nguội và làm nóng, HB240 ~ 300,kết thúc sau khi tắt tần số trung gian HRC47-58, theo các tiêu chuẩn thép cuộn JB / ZG4289-86. nghiêm ngặt trong sản xuất cuộn, để đảm bảo tính chất cơ học toàn diện của nó. |
|
Các thành phần điện
Đức Các thành phần điện SIEMENS đảm bảo hoạt động ổn định của máy.Các mô-đun điều khiển tích hợp của nhóm van thủy lực làm cho khối trượt di chuyển trơn tru và chính xácVà người điều hành và tất cả các bộ phận của máy chơi một sự bảo vệ tốt.
|
|
Hệ thống điều khiển CNC
Nhờ điều khiển CNC và PLC của Siemens, giao diện hoạt động HMI tuyệt vời.Siemens Smart Line cung cấp một giao diện thân thiện cho người dùng để theo dõi hoạt động của máy trong hệ thống điều khiển.
GENUO Máy lăn trang bị bảng điều khiển độc lập đặc biệt và chương trình lăn tự động để có thể nhận ra hoạt động một nút.Máy này có thể tự động cán và hình thành cùng một lúc.
Các chức năng lưu trữ dữ liệu mạnh mẽ và triệu hồi hàng trăm chương trình cho các thông số kỹ thuật của cuộn tự động.Hệ thống tương thích với các chương trình điều khiển bằng tay và có thể được điều khiển bằng tay khi cần thiết.
Đồng thời, phần mềm cấu hình cũng cung cấp cho người dùng một loạt các chức năng, chẳng hạn như quản lý công thức, quản lý mức độ bảo mật, quản lý ngôn ngữ, v.v.
Chuyển vòng cuộn
Động cơ thủy lực - hộp số hành tinh - cuộn làm việc
Các cuộn trên là một cuộn lái xe của 4 cuộn máy uốn cong. động cơ thủy lực độc lập trên cuộn trên và hộp công suất cao được kết nối trực tiếp ((trực tiếp),không thông qua hộp số trung gian, đó là phương pháp lái xe tiết kiệm năng lượng nhất.
Động cơ thủy lực được trang bị phanh ngay lập tức để cho phép cuộn dừng chính xác trong trạng thái trước khi uốn cong.
Hệ thống thủy lực
Mỗi mạch dầu được định hướng bằng hai đường giải phóng để điều chỉnh áp suất. áp suất đặt tối đa cho mỗi mạch dầu là 25 MPa. chủ yếu là để điều chỉnh áp suất xi lanh chính.và van cứu trợ khác được thiết lập ở 16 MPaĐể đảm bảo độ chính xác đồng bộ của các bình dầu chính ở cả hai đầu của mỗi cuộn làm việc chuyển động,Cảm biến di chuyển chính xác cao được lắp đặt trên giá đỡ bên trái và bên phải và khung nghiêngThông qua các cảm biến áp suất, hệ thống điều khiển máy vi tính phát hiện và điều chỉnh các chuyển động của các piston xi lanh dầu chính để đạt được độ chính xác của cả hai đầu cuộn làm việc.
Ưu điểm của hệ thống thủy lực của chúng tôi:
a. Công nghệ giải phóng trước độc đáo được áp dụng để tránh hiệu quả sốc thủy lực và cải thiện tuổi thọ
của đường ống và niêm phong.
b. Các thành phần thủy lực được áp dụng Nhật Bản YUKEN và NO.K thương hiệu, chất lượng cao các bộ phận để đảm bảo
sự ổn định của hệ thống thủy lực.
c. Mỗi cổng đầu vào và đầu ra của hệ thống thủy lực được trang bị các điểm phát hiện tương ứng,
là thuận tiện cho bảo trì và kiểm tra lỗi. bơm dầu áp dụng một loại gắn thấp hơn và áp suất tích cực hấp thụ dầu.và tất cả các thiết bị truyền có thể tự động cảnh báo về lỗi.
Máy là máy uốn nắn tấm quạt bốn cuộn, cấu trúc của nó được hiển thị như bản vẽ, cuộn trên là cuộn sáng kiến, cuộn xuống và cuộn bên là cuộn được thúc đẩy; cuộn trên được cố định,down roller làm lên và xuống chuyển động; cuộn trên là sáng kiến cơ học, trong khi cuộn dưới và cuộn bên được thúc đẩy bởi ma sát từ tấm và cuộn.Down con lăn và các con lăn bên được thúc đẩy bởi bể dầu thủy lực để làm cho chuyển động nâng.
Đánh lưng và đặt lại vòng bi trên cũng được điều khiển bởi bể dầu thủy lực.
|
1- Quay xi lanh. |
7Hình bên phải 8Hệ thống cân bằng 9. Thiết bị đẩy cuộn cao 10. Thiết bị lái xe cuộn thấp hơn[Opt.] 11. Lanh xách bên 12. Đàn cuộn thấp hơn |
13. Hình dưới 14. Hệ thống hỗ trợ bên 15. Hệ thống hỗ trợ trên cùng[Dịch chọn] 16. Điện cho ăn Electric Roll[Opt.] 17Hệ thống thủy lực 18Hệ thống điều khiển điện tử |
| Thông số kỹ thuật | Độ dày tối đa trước khi uốn cong | Độ dày lăn tối đa | Độ rộng lăn tối đa | Giới hạn sản lượng tấm | Tốc độ lăn | Màn hình cuộn trên | Màn hình cuộn thấp hơn | Đường viền bên | Năng lượng động cơ |
| (mm) | (mm) | (mm) | (MPA) | (m/min) | (mm) | (mm) | (mm) | (KW) | |
| HC4R-6X2000 | 6 | 6 | 2000 | 265 | 5.5 | 180 | 180 | 145 | 5.5 |
| HC4R-6X2500 | 6 | 6 | 2500 | 265 | 5 | 210 | 210 | 165 | 7.5 |
| HC4R-8X2000 | 6 | 8 | 2000 | 265 | 5 | 215 | 215 | 165 | 11 |
| HC4R-8X2500 | 6 | 8 | 2500 | 265 | 5 | 230 | 230 | 180 | 11 |
| HC4R-12X2000 | 10 | 12 | 2000 | 265 | 5 | 260 | 260 | 200 | 18.5 |
| HC4R-12X2500 | 10 | 12 | 2500 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2000 | 12 | 16 | 2000 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2500 | 12 | 16 | 2500 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-16X3200 | 12 | 16 | 3200 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-20X2000 | 16 | 20 | 2000 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-20X2500 | 16 | 20 | 2500 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2000 | 20 | 25 | 2000 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2500 | 20 | 25 | 2500 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2000 | 25 | 30 | 2000 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2500 | 25 | 30 | 2500 | 265 | 4.5 | 470 | 470 | 390 | 37 |
| HC4R-30X3000 | 25 | 30 | 3000 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X2500 | 35 | 40 | 2500 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X3000 | 35 | 40 | 3000 | 265 | 4.5 | 650 | 580 | 480 | 55 |
| HC4R-50X2000 | 40 | 50 | 2000 | 265 | 4 | 650 | 620 | 500 | 55 |
| HC4R-50X3000 | 40 | 50 | 3000 | 265 | 3.5 | 720 | 650 | 520 | 55 |
| HC4R-60X3000 | 50 | 60 | 3000 | 265 | 3.5 | 750 | 710 | 560 | 75 |
| HC4R-70X3000 | 60 | 70 | 3000 | 265 | 3 | 750 | 720 | 600 | 75 |
| HC4R-80X3000 | 70 | 80 | 3000 | 265 | 3 | 800 | 780 | 620 | 75 |
| HC4R-90X3000 | 80 | 90 | 3000 | 265 | 3 | 840 | 820 | 660 | 90 |
| HC4R-100X3000 | 85 | 100 | 3000 | 265 | 3 | 900 | 880 | 700 | 90 |
| HC4R-120X3000 | 100 | 120 | 3000 | 265 | 3 | 1020 | 980 | 800 | 132 |
