| MOQ: | 1 |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | Hộp hộp |
| Thời gian giao hàng: | 90 ngày |
| phương thức thanh toán: | L/C, T/T, D/P, D/A |
| khả năng cung cấp: | 1 bộ / bộ mỗi 15 ~ 35 ngày |

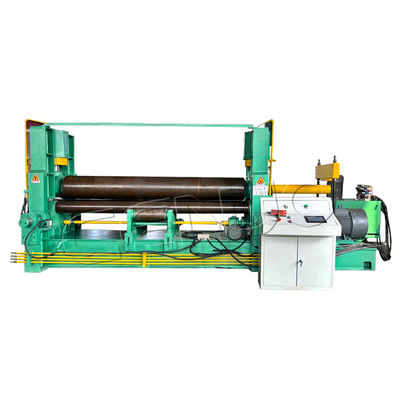

GENUO Hydraulic UNIVERSAL HU3R Series 3 Rolling Machine có thể cong cạnh tấm và có thể xoay con lăn ép để cho đĩa ăn;
Di chuyển của cả ba con lăn phải được định vị theo nhu cầu lăn,trước uốn cong và làm tròn (vòng cuộn ép trên uốn cong tấm bằng máy nâng thủy lực như một máy uốn cong; hai bên nén cuộn di chuyển theo chiều ngang tương đối và thay đổi vị trí hình học theo nhu cầu của hình thành);Nó có thể hợp tác với hệ thống điều khiển CNC để đạt được độ chính xác cán cao và tròn;
Bảng được cho ăn theo chiều ngang, và đầu cho ăn luôn nằm ngang;
Ba cuộn nén có thể nghiêng theo góc hình học của nón để nhận ra cuộn nén.
| Thiết bị tiêu chuẩn | Thiết bị tùy chọn |
|---|---|
| ▲ Bộ điều khiển Delta PLC NC, màn hình hiển thị | △ Hệ thống điều khiển CNC SIEMENS |
| ▲ 42CrMo ốp rúc rèn rắn | △Hỗ trợ trung tâm và bên |
| ▲ Các thành phần điện Schneider & Omron | △Hệ thống tải và thả tự động |
| ▲ YUKEN van thủy lực, vòng niêm phong NO.K | △Bàn ăn và bàn xếp hình vuông có động cơ |
| ▲ NSK hai hàng vòng bi hình cầu | △Vòng xoay bên với động cơ |
| ▲ Mã hóa quay chính xác Tamagawa | △Cung cấp cho cán nóng |
| ▲ Động cơ chính Siemens,bơm mặt trời | △ Hệ thống hàn tích hợp |
| ▲ Máy giảm hành tinh Peika | △ Hệ thống bôi trơn tự động |
| ▲ Bộ điều khiển di động gắn trên bánh xe | △ Máy phun tự động |
| ▲ Lôi trơn thủ công tập trung | △ Màu sắc tùy chỉnh |
|
Vòng làm việc
Vòng là các thành phần quan trọng nhất của máy cán, chất lượng và hiệu suất của nó có tác động trực tiếp đến dịch vụ Các cuộn làm việc được làm bằng thép chất lượng cao 42CrMo chất lượng cao, sau khi rèn, thô, làm nguội và làm nóng, HB240 ~ 300,kết thúc sau khi tắt tần số trung gian HRC47-58, theo các tiêu chuẩn thép cuộn JB / ZG4289-86. nghiêm ngặt trong sản xuất cuộn, để đảm bảo tính chất cơ học toàn diện của nó. |
|
Các thành phần điện
Đức Các thành phần điện SIEMENS đảm bảo hoạt động ổn định của máy.Các mô-đun điều khiển tích hợp của nhóm van thủy lực làm cho khối trượt di chuyển trơn tru và chính xácVà người điều hành và tất cả các bộ phận của máy chơi một sự bảo vệ tốt.
|
|
Hệ thống điều khiển CNC
Nhờ điều khiển CNC và PLC của Siemens, giao diện hoạt động HMI tuyệt vời.Siemens Smart Line cung cấp một giao diện thân thiện cho người dùng để theo dõi hoạt động của máy trong hệ thống điều khiển.
GENUO Máy lăn trang bị bảng điều khiển độc lập đặc biệt và chương trình lăn tự động để có thể nhận ra hoạt động một nút.Máy này có thể tự động cán và hình thành cùng một lúc.
Các chức năng lưu trữ dữ liệu mạnh mẽ và triệu hồi hàng trăm chương trình cho các thông số kỹ thuật của cuộn tự động.Hệ thống tương thích với các chương trình điều khiển bằng tay và có thể được điều khiển bằng tay khi cần thiết.
Đồng thời, phần mềm cấu hình cũng cung cấp cho người dùng một loạt các chức năng, chẳng hạn như quản lý công thức, quản lý mức độ bảo mật, quản lý ngôn ngữ, v.v.
Hệ thống thủy lực
Mỗi mạch dầu được định hướng bằng hai đường giải phóng để điều chỉnh áp suất. áp suất đặt tối đa cho mỗi mạch dầu là 25 MPa. chủ yếu là để điều chỉnh áp suất xi lanh chính.và van cứu trợ khác được thiết lập ở 16 MPaĐể đảm bảo độ chính xác đồng bộ của các bình dầu chính ở cả hai đầu của mỗi cuộn làm việc chuyển động,Cảm biến di chuyển chính xác cao được lắp đặt trên giá đỡ bên trái và bên phải và khung nghiêngThông qua các cảm biến áp suất, hệ thống điều khiển máy vi tính phát hiện và điều chỉnh các chuyển động của các piston xi lanh dầu chính để đạt được độ chính xác của cả hai đầu cuộn làm việc.
Ưu điểm của hệ thống thủy lực của chúng tôi:
a. Công nghệ giải phóng trước độc đáo được áp dụng để tránh hiệu quả sốc thủy lực và cải thiện tuổi thọ
của đường ống và niêm phong.
b. Các thành phần thủy lực được áp dụng Nhật Bản YUKEN và NO.K thương hiệu, chất lượng cao các bộ phận để đảm bảo
sự ổn định của hệ thống thủy lực.
c. Mỗi cổng đầu vào và đầu ra của hệ thống thủy lực được trang bị các điểm phát hiện tương ứng,
là thuận tiện cho bảo trì và kiểm tra lỗi. bơm dầu áp dụng một loại gắn thấp hơn và áp suất tích cực hấp thụ dầu.và tất cả các thiết bị truyền có thể tự động cảnh báo về lỗi.
Máy hỗ trợ cuộn được lắp đặt ở phần dưới của cuộn dưới, do đó, tấm và vật liệu tấm dày tạo thành một xi lanh hoàn hảo, với một thiết bị uốn cong hình nón, dễ dàng uốn cong hình nón,quá trình uốn cong đa chức năng như cạnh uốn cong trước chính xác cao, điều khiển số đơn giản, uốn cong đặc biệt.
| Các yếu tố thủy lực chọn nhập khẩu sản phẩm chất lượng cao, đảm bảo sự ổn định của hệ thống thủy lực. | Phần truyền tải bao gồm động cơ mạnh mẽ, hộp số và các phụ kiện khác. | Thiết bị thả: Đầu thả thủy lực để dễ dàng tháo lắp vỏ kết thúc. | Các con lăn trên được thiết kế như hình trống, uốn cong một vật liệu kim loại thành một xi lanh hoàn hảo. |
| Mô hình | Độ dày cao nhất của tấm (mm) | Chiều rộng tối đa của tấm (mm) | Độ dày tối đa của tiền uốn cong (mm) | Giới hạn năng suất tấm (MPa) | Chiều kính cuộn trên (mm) | Chiều kính con lăn dưới (mm) | Sức mạnh động cơ (kW) | Kích thước (L × W × H) ((mm) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
| MOQ: | 1 |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | Hộp hộp |
| Thời gian giao hàng: | 90 ngày |
| phương thức thanh toán: | L/C, T/T, D/P, D/A |
| khả năng cung cấp: | 1 bộ / bộ mỗi 15 ~ 35 ngày |
GENUO Hydraulic UNIVERSAL HU3R Series 3 Rolling Machine có thể cong cạnh tấm và có thể xoay con lăn ép để cho đĩa ăn;
Di chuyển của cả ba con lăn phải được định vị theo nhu cầu lăn,trước uốn cong và làm tròn (vòng cuộn ép trên uốn cong tấm bằng máy nâng thủy lực như một máy uốn cong; hai bên nén cuộn di chuyển theo chiều ngang tương đối và thay đổi vị trí hình học theo nhu cầu của hình thành);Nó có thể hợp tác với hệ thống điều khiển CNC để đạt được độ chính xác cán cao và tròn;
Bảng được cho ăn theo chiều ngang, và đầu cho ăn luôn nằm ngang;
Ba cuộn nén có thể nghiêng theo góc hình học của nón để nhận ra cuộn nén.
| Thiết bị tiêu chuẩn | Thiết bị tùy chọn |
|---|---|
| ▲ Bộ điều khiển Delta PLC NC, màn hình hiển thị | △ Hệ thống điều khiển CNC SIEMENS |
| ▲ 42CrMo ốp rúc rèn rắn | △Hỗ trợ trung tâm và bên |
| ▲ Các thành phần điện Schneider & Omron | △Hệ thống tải và thả tự động |
| ▲ YUKEN van thủy lực, vòng niêm phong NO.K | △Bàn ăn và bàn xếp hình vuông có động cơ |
| ▲ NSK hai hàng vòng bi hình cầu | △Vòng xoay bên với động cơ |
| ▲ Mã hóa quay chính xác Tamagawa | △Cung cấp cho cán nóng |
| ▲ Động cơ chính Siemens,bơm mặt trời | △ Hệ thống hàn tích hợp |
| ▲ Máy giảm hành tinh Peika | △ Hệ thống bôi trơn tự động |
| ▲ Bộ điều khiển di động gắn trên bánh xe | △ Máy phun tự động |
| ▲ Lôi trơn thủ công tập trung | △ Màu sắc tùy chỉnh |
|
Vòng làm việc
Vòng là các thành phần quan trọng nhất của máy cán, chất lượng và hiệu suất của nó có tác động trực tiếp đến dịch vụ Các cuộn làm việc được làm bằng thép chất lượng cao 42CrMo chất lượng cao, sau khi rèn, thô, làm nguội và làm nóng, HB240 ~ 300,kết thúc sau khi tắt tần số trung gian HRC47-58, theo các tiêu chuẩn thép cuộn JB / ZG4289-86. nghiêm ngặt trong sản xuất cuộn, để đảm bảo tính chất cơ học toàn diện của nó. |
|
Các thành phần điện
Đức Các thành phần điện SIEMENS đảm bảo hoạt động ổn định của máy.Các mô-đun điều khiển tích hợp của nhóm van thủy lực làm cho khối trượt di chuyển trơn tru và chính xácVà người điều hành và tất cả các bộ phận của máy chơi một sự bảo vệ tốt.
|
|
Hệ thống điều khiển CNC
Nhờ điều khiển CNC và PLC của Siemens, giao diện hoạt động HMI tuyệt vời.Siemens Smart Line cung cấp một giao diện thân thiện cho người dùng để theo dõi hoạt động của máy trong hệ thống điều khiển.
GENUO Máy lăn trang bị bảng điều khiển độc lập đặc biệt và chương trình lăn tự động để có thể nhận ra hoạt động một nút.Máy này có thể tự động cán và hình thành cùng một lúc.
Các chức năng lưu trữ dữ liệu mạnh mẽ và triệu hồi hàng trăm chương trình cho các thông số kỹ thuật của cuộn tự động.Hệ thống tương thích với các chương trình điều khiển bằng tay và có thể được điều khiển bằng tay khi cần thiết.
Đồng thời, phần mềm cấu hình cũng cung cấp cho người dùng một loạt các chức năng, chẳng hạn như quản lý công thức, quản lý mức độ bảo mật, quản lý ngôn ngữ, v.v.
Hệ thống thủy lực
Mỗi mạch dầu được định hướng bằng hai đường giải phóng để điều chỉnh áp suất. áp suất đặt tối đa cho mỗi mạch dầu là 25 MPa. chủ yếu là để điều chỉnh áp suất xi lanh chính.và van cứu trợ khác được thiết lập ở 16 MPaĐể đảm bảo độ chính xác đồng bộ của các bình dầu chính ở cả hai đầu của mỗi cuộn làm việc chuyển động,Cảm biến di chuyển chính xác cao được lắp đặt trên giá đỡ bên trái và bên phải và khung nghiêngThông qua các cảm biến áp suất, hệ thống điều khiển máy vi tính phát hiện và điều chỉnh các chuyển động của các piston xi lanh dầu chính để đạt được độ chính xác của cả hai đầu cuộn làm việc.
Ưu điểm của hệ thống thủy lực của chúng tôi:
a. Công nghệ giải phóng trước độc đáo được áp dụng để tránh hiệu quả sốc thủy lực và cải thiện tuổi thọ
của đường ống và niêm phong.
b. Các thành phần thủy lực được áp dụng Nhật Bản YUKEN và NO.K thương hiệu, chất lượng cao các bộ phận để đảm bảo
sự ổn định của hệ thống thủy lực.
c. Mỗi cổng đầu vào và đầu ra của hệ thống thủy lực được trang bị các điểm phát hiện tương ứng,
là thuận tiện cho bảo trì và kiểm tra lỗi. bơm dầu áp dụng một loại gắn thấp hơn và áp suất tích cực hấp thụ dầu.và tất cả các thiết bị truyền có thể tự động cảnh báo về lỗi.
Máy hỗ trợ cuộn được lắp đặt ở phần dưới của cuộn dưới, do đó, tấm và vật liệu tấm dày tạo thành một xi lanh hoàn hảo, với một thiết bị uốn cong hình nón, dễ dàng uốn cong hình nón,quá trình uốn cong đa chức năng như cạnh uốn cong trước chính xác cao, điều khiển số đơn giản, uốn cong đặc biệt.
| Các yếu tố thủy lực chọn nhập khẩu sản phẩm chất lượng cao, đảm bảo sự ổn định của hệ thống thủy lực. | Phần truyền tải bao gồm động cơ mạnh mẽ, hộp số và các phụ kiện khác. | Thiết bị thả: Đầu thả thủy lực để dễ dàng tháo lắp vỏ kết thúc. | Các con lăn trên được thiết kế như hình trống, uốn cong một vật liệu kim loại thành một xi lanh hoàn hảo. |
| Mô hình | Độ dày cao nhất của tấm (mm) | Chiều rộng tối đa của tấm (mm) | Độ dày tối đa của tiền uốn cong (mm) | Giới hạn năng suất tấm (MPa) | Chiều kính cuộn trên (mm) | Chiều kính con lăn dưới (mm) | Sức mạnh động cơ (kW) | Kích thước (L × W × H) ((mm) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
