| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| bao bì tiêu chuẩn: | Hộp hộp |
| Thời gian giao hàng: | 90 ngày |
| phương thức thanh toán: | L/C, T/T, D/P, D/A |
| khả năng cung cấp: | 1 bộ / bộ mỗi 15 ~ 35 ngày |

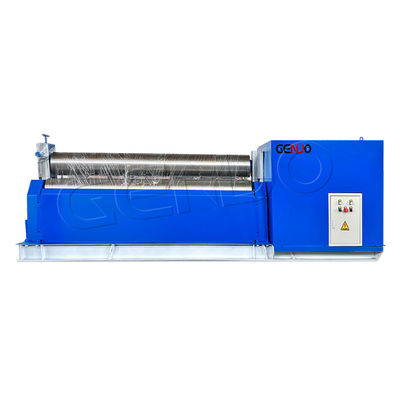

Genuine Mechanical Symmetry MS3R Series 3 Máy cuộn tấm cuộn.
Máy cuộn đĩa dòng MR3R với động cơ cơ học và áp dụng cấu trúc đối xứng 3 cuộn với cuộn dây trên di chuyển theo chiều dọc ở giữa hai cuộn dây dưới,được đạt được thông qua ổ của vítCác con lăn thấp hơn quay và cung cấp cho các vật liệu tấm mô-men xoắn thông qua
Khớp nối bánh răng đầu ra của bộ điều khiển với bánh răng của các con lăn dưới.
Khi lấy các mảnh làm việc, cuộn trên có thể được tách ra.
Theo yêu cầu, chúng tôi có thể lắp đặt các loại bánh xe bên để uốn cong các loại tấm kim loại khác nhau.
Máy này có lợi thế cấu trúc đơn giản, ổn định và dễ vận hành. Nó là một máy uốn nắn tấm kinh tế với hiệu suất chi phí cao.
• Lưu ý:specification trên 25×2500 sử dụng xả lật bằng thủy lực.
• Các thông số kỹ thuật đặc biệt có thể được tùy chỉnh; chiều dài từ 1000-4000 mm là tùy chọn.
| Thiết bị tiêu chuẩn | Thiết bị tùy chọn |
|---|---|
| ▲ Điều khiển từ xa nút không dây | △ Bộ điều khiển màn hình kỹ thuật số |
| ▲ C45 cứng quenching & thắt lưng cuộn | △42CrMo Solid Forging Roller |
| ▲ Các thành phần điện Schneider & Omron | △Vòng xoay bên với động cơ |
| ▲ Thiết bị chống mòn hợp kim đồng | △Nhẫn cuộn rạch phân đoạn |
| ▲ NSK Xếp hai vòng bi tự sắp xếp | △Lôi trơn thủ công tập trung |
| ▲ Bọc tấm kim loại đóng | △Màu sắc tùy chỉnh |
|
Vòng làm việc
Vòng là các thành phần quan trọng nhất của máy cán, chất lượng và hiệu suất của nó có tác động trực tiếp đến dịch vụ
Các cuộn làm việc được làm bằng thép chất lượng cao 42CrMo chất lượng cao, sau khi rèn, thô, làm nguội và làm nóng, HB240 ~ 300,kết thúc sau khi tắt tần số trung gian HRC47-58, theo các tiêu chuẩn thép cuộn JB / ZG4289-86. nghiêm ngặt trong sản xuất cuộn, để đảm bảo tính chất cơ học toàn diện của nó. |
|
Các thành phần điện
Các thành phần của Schneider Electric đảm bảo hoạt động ổn định của máy.Các mô-đun điều khiển tích hợp của nhóm van thủy lực làm cho khối trượt di chuyển trơn tru và chính xácVà người điều hành và tất cả các bộ phận của máy chơi một sự bảo vệ tốt.
|
|
Chuyển vòng cuộn
Động cơ bước- Hộp biến động hành tinh - Vòng làm việc
Địa hình đối xứng trong chuyển động cuộn được đặc trưng bởi cuộn uốn cong 3 cuộn của loạt đảm bảo lực kéo tối ưu. Cuộn trên có thể uốn cong tấm bằng cách di chuyển lên và xuống,trong khi cuộn dưới cố định có thể nhận ra các tấm cuộn bằng cách quay về phía trước và phía sauĐường tự sắp xếp của cuộn trên với kháng cự thấp đóng một vai trò mạnh mẽ trong việc hỗ trợ và ngăn chặn tấm trượt đến mức tối đa.
Máy là một cấu trúc cơ học đối xứng ba cuộn. cuộn trên di chuyển lên và xuống ở giữa hai cuộn dưới. Cả nốt và bánh răng giun đóng vai trò là động cơ.Hai cuộn dưới cùng phục vụ như là cuộn lái chínhBằng cách tham gia, nó xoay giữa bánh răng đầu ra của hộp số và cuộn dưới, do đó cung cấp mô-men xoắn cho tấm uốn cong.
| Động cơ chính | Vòng lăn | Các phần tử điện tử | Bảng điều khiển |
| Động cơ chính xoay sức mạnh thông qua bộ giảm và cuộn ổ bánh răng. | Các vòng bi tự sắp xếp rộng làm cho con lăn quay trơn tru hơn. | Schneider Electric giữ cho máy chạy ổn định và tuổi thọ dài. | Bảng điện và điều khiển từ xa.An toàn và dễ sử dụng. |
| Mô hình | Độ dày cao nhất của tấm (mm) | Chiều rộng tối đa của tấm (mm) | Giới hạn năng suất tấm (MPa) | Tốc độ lăn (m/phút) | Ngày của tôi. của tấm trong tải đầy đủ (mm) |
Chiều kính của cuộn trên (mm) | Chiều kính của cuộn dưới (mm) | Khoảng cách giữa hai cuộn dưới (mm) | Động cơ chính (kW) |
Cấu trúc (L×W×H) ((mm) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
